| 品牌：台湾KingGate金口 | 型号：Z11H | 连接形式：螺纹 |
| 主体材料：碳钢 | 公称通径：DN15-DN50mm | 适用介质：蒸汽 |
| 材质：碳钢 | 密封形式：软密封型 | 标准：国标 |
| 外形：大型 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN15-DN50 |

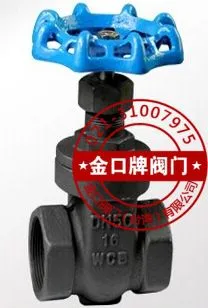

Z11H丝口闸阀通径（DN）：15-100mm
压力（PN）：1.0MPa-1.6MPa
适用介质：水、蒸汽、油品
适用温度：≤425℃
阀体材质：铸铁、球墨铸铁、铜、碳钢、不锈钢
Z11H-16C-25C丝扣闸阀主要性能规范:
| 型号 | 公称压力PN(MPa) | 试验压力Ps(MPa) | 工作压力P(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳体 | 密封 | P20 | P42 | ||||
| Z11H-25 | 2.5 | 3.8 | 2.8 | 2.5 | 1.4 | ≤425 | 水、蒸汽、油品等非腐蚀性介质 |
| Z11H-40 | 4.0 | 6.0 | 4.4 | 4.0 | 2.3 | ||
| Z11H-64 | 6.4 | 9.6 | 7.0 | 6.4 | 3.7 | ||
| Z11H-100 | 10.0 | 15.0 | 11.0 | 10.0 | 4.4 | ||
| Z11H-160 | 16.0 | 24.0 | 17.6 | 16.0 | - | ||
Z11H-16C-25C丝扣闸阀主要零件材料:
| 零件名称 | 阀体、阀盖 | 闸板、阀座、阀杆 | 填料 | 阀杆螺母 | 手轮 |
| 材料 | 碳钢 | 铬不锈钢 | 石墨石棉盘根或柔性石墨 | 铜合金 | 可锻铸铁或球墨铸铁 |
Z11H-16C-25C丝扣闸阀主要外型尺寸:
| 公称通径DN（mm） | L | L1 | H | H1 | D0 | d | D | kg |
| 15 | 80 | 16 | 142 | 155 | 100 | 10 | 34 | 1.9 |
| 20 | 90 | 18 | 143 | 160 | 100 | 13 | 40 | 2.0 |
| 25 | 100 | 22 | 164 | 186 | 120 | 18 | 50 | 3.3 |
| 32 | 120 | 22 | 187 | 216 | 140 | 24 | 58 | 4.8 |
| 40 | 130 | 24 | 215 | 250 | 160 | 29 | 66 | 6.7 |
| 50 | 140 | 25 | 233 | 276 | 180 | 37 | 78 | 9.6 |
