加工定制：否	品牌：台湾金口阀门	型号：D371X
结构形式：垂直板式	材质：不锈钢	连接形式：对夹
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：双向	驱动方式：涡轮
零部件及配件：阀体	用途：调节	类型(通道位置)：二通式
公称通径：DN32-DN500

一、不锈钢涡轮蝶阀D371X简介：

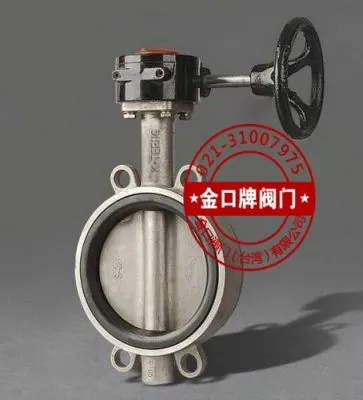

不锈钢涡轮蝶阀D371X是一个圆盘蝶板，在阀体内绕其自身的轴线旋转从而达到启闭或调节的阀门，涡轮蝶阀全开到全关通常是90°。启闭迅速，流体阻力小，可以经常操作。结构简单、体积小、重量轻。不锈钢涡轮蝶阀D371X可以运送泥浆在管路中积存液体最小。调节性能可在0～90°灵敏调节。
二、不锈钢涡轮蝶阀D371X产品特点：
1、不锈钢对夹蝶阀安装长度和总体高度较小，小型轻便，容易拆装及维修，并可在任意位置安装；
2、合成橡胶和聚四氟乙烯阀座摩擦系数低、不易磨损、不易老化
3、蝶板运动具有擦拭性，适合带固体悬浮颗粒的介质
4、选择不同零部件材质，可适用于多种介质
三、不锈钢涡轮蝶阀D371X执行标准：
设计规范：GB/T12238
结构长度：GB/T12221
法兰连接：GB/T9113
试验与检验：GB/T13927
四、不锈钢涡轮蝶阀D371X外形尺寸，连接尺寸和重量:

规格 Size		A	B	C	D	L	H	D1	n-φ	K	E	n1-φ1	φ2	G	n2-M	总量 (kg)
(mm)	(inch)	A	B	C	D	L	H	D1	n-φ	K	E	n1-φ1	φ2	G	n2-M	总量 (kg)
50	2″	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	2.5″	175	89	44.7	64.5	32	96.2	136.2	4-26.5	77	57.15	4-6.7	12.6	137	-	3.2
80	3″	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4″	200	114	52.1	104	32	70.80	185	4-24.5	92	69.85	4-10.3	15.77	156	-	4.9
125	5″	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6″	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8″	260	175	60.6	202.5	45	112.89 76.35	295	4-25 4-23	115	88.9	4-14.3	22.10	268	-	13.2
250	10″	292	203	65.6	250.5	45	92.40	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12″	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.60	403	-	32.5
350	14″	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.60	436	-	41.3
400	16″	400	309	86.5	389.6	51.2 72	100.47 102.42	515 525	4-26 4-30	197	158.75	4-20.6	33.15	488	-	61
450	18″	422	328	105.6	440.51	51.2 72	88.39 91.51	565 585	4-26 4-30	197	158.75	4-20.6	38	539	-	79
500	20″	480	361	131.8	491.6	64.2 82	96.99 101.68	620 650	4-26 4-33	197	158.75	4-20.6	41.15	593	-	128
600	24″	562	459	152	592.5	70.2 82	113.42 120.46	725 770	20-30 20-36	276	215.9	4-22.2	50.65	816	-	188
