| 品牌：台湾金口阀门 | 型号：Q11F | 材质：不锈钢 |
| 连接形式：内螺纹 | 结构形式：三片式 | 公称通径：DN15-DN50mm |
| 适用介质：水 | 压力环境：高压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：截止 | 类型(通道位置)：二通式 |
| 作用对象：泵 | 规格：DN15-DN50 |

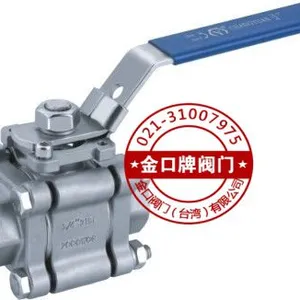

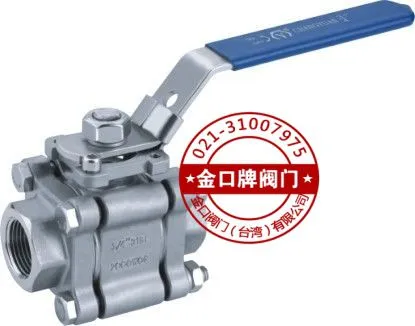

一、三片式锻钢球阀Q11F应用特点
1、采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构或耐较高温度的结构。
3、采用下装式阀焊，设置倒密封结构，能确保填料处可靠密封。
4、适用于城建、化工、冶金、石油、制药、食品、饮料、环保
二、三片式锻钢球阀Q11F标准：
| 设计和制造标准：BS5351 MSS SP-118; | 检验与试验：API 598、GB/T13927、JB/T9092 |
| 承插焊标准：ANSI B16.11、JB/T1751 | 螺纹端标准：ANSI B16.11、JB/T1751 |
| 对焊端标准：ANSI B16.25、JB/T12224 | 法兰端标准：ANSI B16.5、JB79 |
三、三片式锻钢球阀Q11F零件材质：
| 序号 | 零件名称 | 材质 | |
| 1 | 阀体 Body | A105 | A304 |
| 2 | 密封圈 Sealing Ring | APTFE & PEEK | |
| 3 | 球体 Ball | F6 | F304 |
| 4 | 阀杆 Stem | 410 | 304 |
| 5 | O型圈 O-ring | VITON | |
| 6 | 垫片 Gasket | PTFE | |
| 7 | 螺栓 Bolt | B7 | B8 |
| 8 | 螺母 Nut | 2H | 8 |
| 9 | 薄型螺母 Flat nut | 8 | |
四、三片式锻钢球阀Q11F连接尺寸：
| 公称通径 （mm） | 尺寸（mm） | |||
| L | H | D | D1 | |
| 10 | 90 | 76 | 32 | 3/8 |
| 15 | 90 | 76 | 32 | 1/2 |
| 20 | 100 | 81 | 38 | 3/4 |
| 25 | 115 | 92 | 45 | 1 |
| 32 | 130 | 114 | 55 | 1 1/4 |
| 40 | 150 | 125 | 65 | 1 1/2 |
| 50 | 170 | 144 | 75 | 2 |
