品牌：台湾金口阀门	型号：Q41F	材质：不锈钢
连接形式：法兰	结构形式：浮动球球阀	公称通径：DN15-DN400mm
适用介质：氧气	压力环境：常压	工作温度：常温
标准：国标	流动方向：双向	驱动方式：手动
零部件及配件：阀体	用途：截止	类型(通道位置)：二通式
作用对象：泵	规格：DN15-DN450

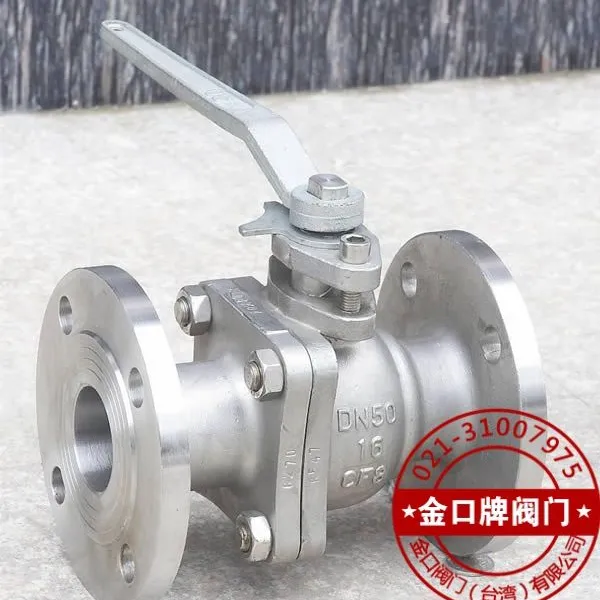

产品名称：不锈钢禁油球阀

产品型号：Q41F
产品特点：不锈钢禁油球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质的管路上。
一、不锈钢禁油球阀产品特征:
球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质
球阀适用温度：-196～350℃
球阀驱动方式：手动、气动、电动、液动等
球阀公称通径：DN15～250mm 1/2＂～10＂
球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
二、不锈钢禁油球阀结构特点：
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球阀的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
三、不锈钢禁油球阀性能规范：

公称通径mm		DN15-DN300
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	蒸汽、水、油品	硝酸类	醋酸类
	适用温度	-28℃ - 300℃
执行器	型号	DA/SR系列、GTD/GTE系列、QGSY系列等
	气源压力	0.4-0.7MPa

四、不锈钢禁油球阀性能参数：

试验压力（MPa）	公称压力（MPa）					压力级（class）			JIS(MPa)
试验压力（MPa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

五、不锈钢禁油球阀安装尺寸表：

公称通径 DN(mm)	尺寸(mm)
	1.6MPa					2.5MPa
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD
15	130	95	65	14	4-14	130	95	65	16	4-14
20	140	105	75	14	4-14	140	105	75	16	4-14
25	150	115	85	14	4-14	150	115	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18
40	180	145	110	16	4-18	180	145	110	18	4-18
50	200	160	125	16	4-18	200	160	125	20	4-18
65	220	180	145	18	4-18	220	180	145	22	8-18
80	250	195	160	20	8-18	250	195	160	22	8-18
100	280	215	180	20	8-18	380	230	190	24	8-23
125	320	245	210	22	8-18	320	270	220	28	8-25
150	360	280	240	24	8-23	360	300	250	30	8-25
200	400	335	295	28	12-23	400	360	310	34	12-25
