| 品牌：台湾金口阀门 | 型号：Q41F | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：直通式 | 公称通径：DN15-DN100mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：截止 | 类型(通道位置)：二通式 |
| 作用对象：泵 | 规格：DN15-DN100 |

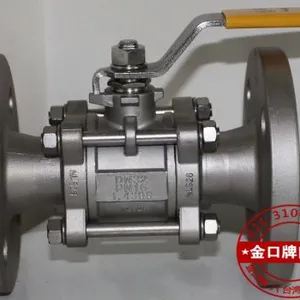

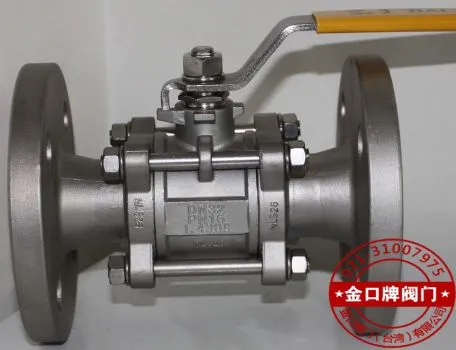

Q41F三片式法兰球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
公称压力PN1.0～4.0MPa
工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)
金口阀门三片式法兰球阀Q41F主要零件材料：
序号NO. | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 螺栓 | 不锈钢304 | 碳钢 |
2 | 弹簧垫圈 | 不锈钢304 | 不锈钢304 |
3 | 螺母 | 不锈钢304 | 碳钢 |
4 | 阀盖 | 不锈钢SS316 | 碳钢WCB |
5 | 阀体 | 不锈钢SS316 | 碳钢WCB |
6 | 球 | 不锈钢SS304 | 不锈钢CF8 |
7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
8 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
10 | 阀杆螺母 | 不锈钢SS316 | 不锈钢SS304 |
11 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 螺母 | 不锈钢SS304 | 不锈钢SS304 |
13 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
金口阀门三片式法兰球阀Q41F主要尺寸：
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
W | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
