| 品牌：台湾金口阀门 | 型号：Q911F/Q961F | 材质：不锈钢 |
| 连接形式：内螺纹、焊接 | 结构形式：三片式 | 公称通径：DN15-DN50mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电动 |
| 零部件及配件：阀体 | 用途：截止 | 类型(通道位置)：二通式 |
| 作用对象：泵 | 规格：DN15-DN50 |

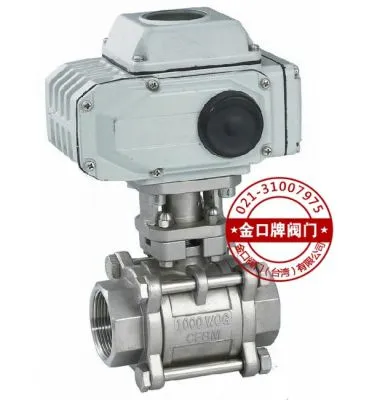

三片式电动球阀阀门特性：
生产成三片式方便需要经常维修的设备插入。
端口：内螺纹 UNI/***7/1 Rp; 承插焊接和对接焊。
工作温度: -20℃ 至+160℃
工作压力: 见图.
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。
阀门头规格***5211
阀门材料 | |||
1) 轴 Shaft | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
2) 防松螺母 Lock nut | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
3) 压紧环型螺母 Gland nut ring | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
4) 顶部密封环 至p tight ring | 聚四氯乙烯 P.T.F.E. |
| |
5) O环 O-Ring | 氟橡胶 VITON |
|
|
6) 垫圈 Washer | 聚四氯乙烯 P.T.F.E. |
|
|
7) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. |
|
|
8) 阀体 Body | 不锈钢 ANSI316 | 1.4408 |
|
9) 螺钉 Screws | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
10) 球体 Ball | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
11) 端部 End | 不锈钢 ANSI316 | 1.4408 |
|
二、金口阀门三片式电动球阀尺寸表：
DN | mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
内螺纹尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
通径 | mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
A | mm | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 |
B | mm | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 156,5 | 156,5 |
C | mm | 68 | 68 | 68 | 68 | 68 | 94 | 94 |
D | mm | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 185 | 185 |
X | mm | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
E | mm | 70 | 70 | 80 | 90 | 100 | 114 | 136 |
G | mm | 40 | 40 | 45 | 60 | 70 | 80 | 90 |
H | mm | 245 | 245 | 248,5 | 255 | 260 | 299 | 307 |
Hz | s | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 |
重量 | Kg | 5,9 | 5,9 | 6 | 6,6 | 7 | 12,9 | 14 |
