| 品牌：台湾金口阀门 | 型号：Q661F | 材质：不锈钢 |
| 连接形式：内螺纹 | 结构形式：直通式 | 公称通径：DN15-DN50mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：气动 |
| 零部件及配件：阀体 | 用途：截止 | 类型(通道位置)：二通式 |
| 作用对象：泵 | 规格：DN15-DN50 |
产品型号：Q661F

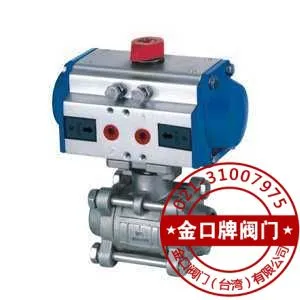

产品名称：气动三片式球阀
产品特点：金口公司生产的气动球阀,是在引进国外***技术的基础上进行特殊设计，精心制造的产品。采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
二、气动三片式球阀主要外形和连接尺寸单位（mm）：
Q611F-16,25,40,64 | ||||||
通径DN | d | G | L | H | W | |
mm | In | |||||
8 | 1/4″ | 8 | G1/4″ | 65 | 140 | 104 |
10 | 3/8″ | 10 | G3/8 | 65 | 140 | 104 |
15 | 1/2″ | 15 | G1/2 | 72 | 150 | 140 |
20 | 3/4 | 18 | G3/4″ | 85 | 155 | 140 |
25 | 1″ | 24 | G1″ | 91 | 165 | 140 |
32 | 1 1/2″ | 30 | G1 1/4″ | 110 | 180 | 164 |
40 | 1 1/2″ | 38 | G1 1/2″ | 122 | 190 | 164 |
50 | 2″ | 48 | G2″ | 145 | 210 | 190 |
三、气动三片式球阀主要外形和连接尺寸单位（mm）：
Q621F-16,25,40,64 | ||||||
通径DN | d | G | L2 | H | W | |
mm | In | |||||
8 | 1/4″ | 8 | 14 | 120 | 140 | 104 |
10 | 3/8″ | 10 | 18 | 130 | 140 | 104 |
15 | 1/2″ | 15 | 22 | 140 | 150 | 140 |
20 | 3/4 | 18 | 28 | 160 | 155 | 140 |
25 | 1″ | 24 | 34 | 180 | 165 | 140 |
32 | 1 1/2″ | 30 | 42 | 200 | 180 | 164 |
40 | 1 1/2″ | 38 | 48 | 218 | 190 | 164 |
50 | 2″ | 48 | 60 | 235 | 210 | 190 |
四、气动三片式球阀主要外形和连接尺寸单位（mm）：
Q661F-16,25,40,64 | ||||||
通径DN | d | G | L1 | H | W | |
mm | In | |||||
8 | 1/4″ | 8 | 14.3 | 65 | 140 | 104 |
10 | 3/8″ | 10 | 18 | 65 | 140 | 104 |
15 | 1/2″ | 15 | 22 | 72 | 150 | 140 |
20 | 3/4 | 18 | 28 | 85 | 155 | 140 |
25 | 1″ | 24 | 34.5 | 91 | 165 | 140 |
32 | 1 1/2″ | 30 | 43.5 | 110 | 180 | 164 |
40 | 1 1/2″ | 38 | 49.5 | 122 | 190 | 164 |
50 | 2″ | 48 | 62 | 145 | 210 | 190 |
五、气动三片式球阀主要外形和连接尺寸单位（mm）：
Q681F-16 | ||||||
通径DN | d | G | L3 | H | W | |
mm | In | |||||
15 | 1/2″ | 15 | 34 | 108 | 150 | 140 |
20 | 3/4 | 18 | 50.5 | 118 | 155 | 140 |
25 | 1″ | 24 | 50.5 | 127 | 165 | 140 |
32 | 1 1/2″ | 30 | 50.5 | 146 | 180 | 164 |
40 | 1 1/2″ | 38 | 50.5 | 159 | 190 | 164 |
50 | 2″ | 48 | 64 | 191 | 210 | 190 |
