| 品牌：台湾金口阀门 | 材质：铸钢、不锈钢 | 型号：Y13H |
| 连接形式：内螺纹 | 适用介质：蒸汽 | 公称通径：DN15-DN50 |
| 结构形式：活塞式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 零部件及配件：阀体 |
| 类型(通道位置)：二通式 | 规格：DN15-DN50 |

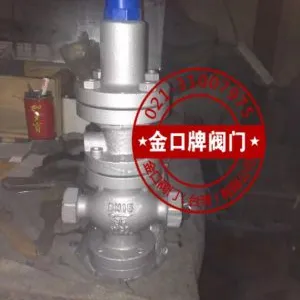

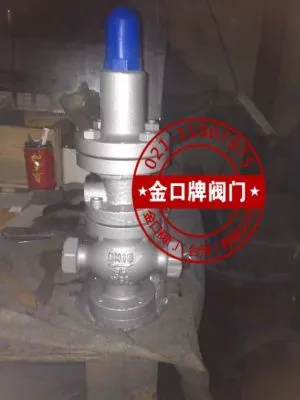

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。主产品主要用于蒸汽管路，起减压稳压作用。
活塞式蒸汽减压阀Y13H流量系数：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 |
活塞式蒸汽减压阀Y13H性能参数：
公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
密封试验压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
进口压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围（MPa） | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差（MPa）△P2P | GB12246-1989 | |||||
流量特性偏差（MPa）△P2G | GB12246-1989 | |||||
最小压差（MPa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
工作温度 | GB12245-1989 | |||||
活塞式蒸汽减压阀Y13H零件材料：
零件名称 | 材料 | 零件名称 | 材料 |
阀体、阀盖、下阀盖 | 灰铸铁、铸钢 | 付阀瓣弹簧、主阀瓣弹簧 | 铬钒钢 |
付阀瓣、付阀座、主阀瓣、主阀座、膜片、活塞 | 不锈钢 | 调节弹簧 | 硅锰钢 |
活塞环 | 合金铸铁 |
