| 品牌：台湾KingGate金口 | 型号：WJ41H | 连接形式：法兰 |
| 材质：铸钢 | 公称通径：DN15-DN350mm | 适用介质：蒸汽 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 外形：大型 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 类型(通道位置)：二通式 | 规格：DN15-DN350 |

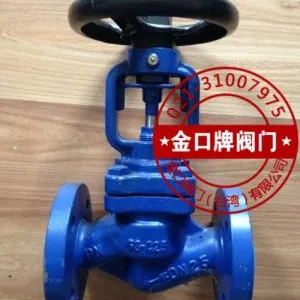

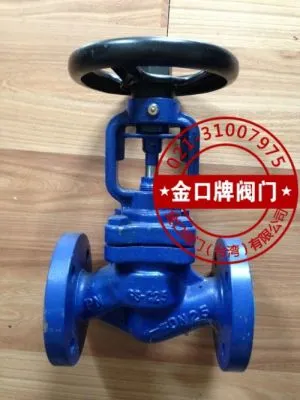

波纹管截止阀用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止介质外漏的截止阀。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
金口WJ41H波纹管截止阀引进国外***技术，采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，在高温情况下，阀杆不与介质接触，***阀杆的零泄漏。
台湾金口WJ41H波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。
波纹管截止阀WJ41H产品特点：
1、***外泄漏并符合国际密封标准。
2、使用寿命长减少维护次数降低经营成本。
3、没有流体损失降低能源损失提高工厂设备安全。
4、坚固耐用的波纹管密封设计***阀杆的零泄漏提供无需维护的条件。
5、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
波纹管截止阀WJ41H技术规范：
| 结构形式 construction | BB-BG-OS&Y |
| 驱动方式 operation | 手动hand-operated |
| 气动 pneumatic | |
| 设计标准 design standard | DIN3356 |
| 结构长度 face to face dimension | DIN3202 |
| 连接法兰 flanged ends | DIN2543-2545 |
| 试验和检验 test&inspection | DIN3230 |
波纹管截止阀WJ41H产品性能规范：
| 公称压力(MPa) nominal pressure | 壳体试验压力(MPa) shell test | 密封试验压力(MPa) sealing test | 适用温度(℃) suitable temp | 适用介质 suitable madium |
| 1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 water,steam,oil,etc. |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
主要零部件材质：
| 序号NO. | 名称part name | 材质material |
| 1 | 阀体body | WCB、F304、F316 |
| 2 | 阀瓣disc | 2CR13、F304、F316 |
| 3 | 轴销hinge pin | F304、F316 |
| 4 | 波纹管组件bellows combination | F304、F316L |
| 5 | 阀盖bonnet | WCB、F304、F316 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 压套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 阀杆螺母stem nut | 铜合金ZQA19-4 |
| 10 | 手轮hand wheel | 碳钢carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黄铜brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 垫片gasket | 柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE |
| 16 | 阀杆stem | 2Cr13、F304、F316 |
波纹管截止阀WJ41H产品尺寸：
☆WJ41H-16
| 压力等级 pressure | PN16 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量(kg)Weight | 4.5 | 4.8 | 5.5 | 7.8 | 9.5 | 12.7 | 18.6 | 23.5 | 39.5 | 56.8 | 76.1 | 115 | 237.2 | 399.5 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
☆WJ41H-25
☆WJ41H-40压力等级
pressurePN25 口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 205 205 217 230 235 240 285 310 370 430 445 560 695 740 W 120 120 140 140 160 180 180 200 250 300 300 400 520 520 重量(kg)Weight 4.5 4.8 5.5 8 9.8 13 19.2 24.3 43.7 57.9 81.6 137 288.1 420 行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75 Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635 压力等级
pressurePN40 口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 H 205 205 217 230 235 240 285 310 370 430 445 560 695 740 W 140 140 140 160 180 180 200 250 300 350 350 450 520 520 重量(kg)Weight 4.5 4.8 5.5 8.3 10.5 13.6 20.5 25.6 46.1 61.2 85 159 308.5 445 行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75 Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
