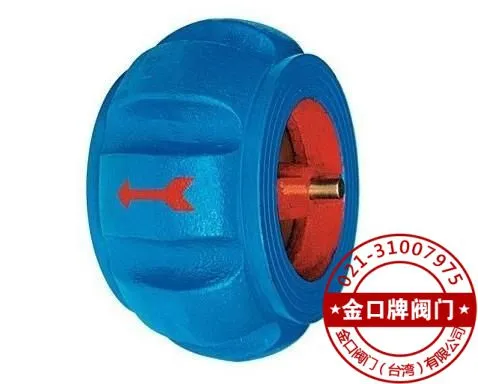

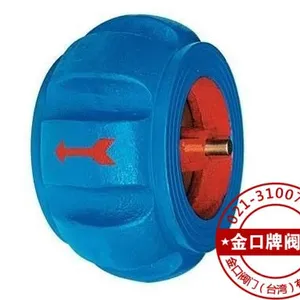

| 品牌：台湾金口阀门 | 型号：H77T | 用途：止回 |
| 驱动方式：水力控制 | 形态：南瓜型 | 材质：铸铁 |
| 适用范围：机械厂、化工厂、自来水厂、医药厂 | 产品别名：南瓜式止回阀 | 连接形式：对夹式 |
| 公称通径：DN50-DN300mm | 适用介质：水、油、气 | 主体材料：铸铁 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 零部件及配件：阀体 |
| 规格：DN50-DN300 |
一、南瓜式止回阀H77T性能参数:
型 号 | 公 称 压 力 PN(MPa) | 试验压力PN(MPa) | 工作温度 （℃ ） | 适用介质 | |
壳 体 | 密 封 | ||||
H77X H77H H77Y H77W | 1.0 | 1.5 | 1.1 | 软密封： ＜80 硬密封： ＜450 | 水、气体、油品、硝酸等 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
4.0 | 6.0 | 4.4 | |||
6.4 | 9.6 | 7.0 | |||
二、南瓜式止回阀H77T主要零部件材料:
零 件 名 称 | 材 料 | ||||
H77X-10C、2516、40 | H77H-16C、4025、64 | H77Y-25I64I40I | H77W-16C、2525C、40 | H77W-10P、25P16P、40P | |
阀体、蝶板 | 铸钢WCB | 铬 钼 钢 | 铸钢WCB | 1Cr18Ni9Ti | |
阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | ||
阀体密封圈 | - | 堆焊合金焊 | 堆焊硬质合金焊 | - | - |
助关弹簧 | 1Cr18Ni9Ti | 耐 热 合 金 | 1Cr18Ni9Ti | ||
三、南瓜式止回阀H77T安装尺寸表：
公称通径DN(mm) | L | D 2 | D 3 | 公称通径DN(mm) | L | D 2 | D 3 | ||
H77X | H77H | H77X | H77H | ||||||
50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 |
125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
150 | 76 | 210 | 141 | 145 | 700 | 229 | 800 | 675 | 686 |
200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
