| 加工定制：否 | 品牌：台湾金口阀门 | 型号：H14W |
| 材质：铜 | 连接形式：内螺纹 | 公称通径：DN15-DN50mm |
| 适用介质：水 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：水力控制 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格：DN15-DN50 |
H14W黄铜内螺纹采用摇臂旋启式结构，阀瓣绕转轴作旋***动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
1.公称压力：1.6MPa
2.工作介质：水、油
3.工作温度：-20℃≤t≤120℃
4.管螺纹符合*** 228标准

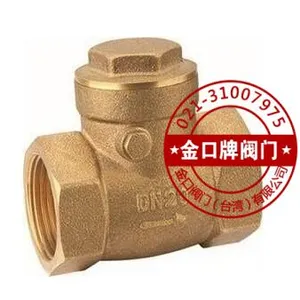

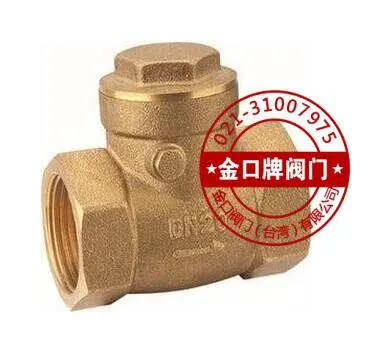

黄铜内螺纹止回阀H14W
DN | SIZE | L | H | S | φB |
15 | 1/2 | 44 | 32 | 25 | 12 |
20 | 3/4 | 53 | 36 | 30.5 | 17 |
25 | 1 | 60 | 41 | 37.5 | 21 |
40 | 1 1/2 | 74 | 55 | 53 | 34 |
50 | 2 | 81 | 61 | 65 | 42 |
黄铜内螺纹止回阀H14X
DN | SIZE | L | H | S | φB |
15 | 1/2 | 47 | 32 | 25.5 | 15 |
20 | 3/4 | 57 | 37 | 31 | 18 |
25 | 1 | 66 | 42 | 38.5 | 23.5 |
32 | 1 1/4 | 73 | 52 | 47 | 28 |
40 | 1 1/2 | 83 | 54 | 54.5 | 31 |
50 | 2 | 95 | 61.5 | 65.5 | 44 |
65 | 2 1/2 | 104 | 73 | 83.5 | 48 |
80 | 3 | 120 | 79 | 96 | 58.5 |
100 | 4 | 159 | 104 | 125 | 86 |
