| 加工定制：否 | 品牌：台湾金口阀门 | 型号：H41H |
| 材质：铸钢 | 连接形式：法兰 | 结构形式：升降式 |
| 公称通径：DN15-DN300mm | 适用介质：水 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：水力控制 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN15-DN300 |

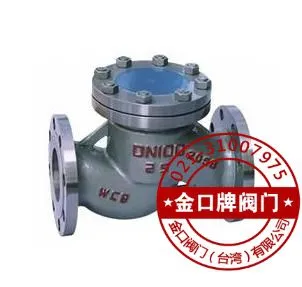

铸钢升降式止回阀H41H的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
铸钢升降式止回阀H41H产品特点：
1.选材考究，符合国内、外相关标准，材料的全面质量高。
2.可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
3.阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
4.密封副配对***合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温。
铸钢升降式止回阀H41H连接主要尺寸：
DN | L | D | Dl | D2 | b | Z一φd | H | WT(Kg) |
H41H一16C H41Y一16C | ||||||||
15 | 130 | 95 | 65 | 45 | 14 | 4一φ14 | 77 | 3 |
20 | 150 | 105 | 75 | 55 | 14 | 4一φ14 | 77 | 4 |
25 | 160 | 115 | 85 | 65 | 14 | 4一φ14 | 80 | 5 |
32 | 180 | 135 | 100 | 78 | 16 | 4一φ18 | 85 | 7 |
40 | 200 | 145 | 110 | 85 | 16 | 4一φ18 | 95 | 9 |
50 | 230 | 160 | 125 | 100 | 16 | 4一φ18 | 105 | 10 |
65 | 290 | 180 | 145 | 120 | 18 | 4一φ18 | 120 | 20 |
80 | 310 | 195 | 160 | 135 | 20 | 8一φ18 | 130 | 30 |
100 | 350 | 215 | 180 | 155 | 20 | 8一φ18 | 140 | 39 |
125 | 400 | 245 | 210 | 185 | 22 | 8一φ18 | 155 | 50 |
150 | 480 | 280 | 240 | 210 | 24 | 8一φ23 | 180 | 70 |
200 | 600 | 335 | 295 | 265 | 26 | 12一φ23 | 211 | 231 |
250 | 730 | 405 | 355 | 320 | 30 | 12一φ25 | 260 | 25l |
300 | 850 | 460 | 410 | 375 | 34 | 12一φ25 | 323 | 395 |
H41H一25C H41Y一25C | ||||||||
15 | 130 | 95 | 65 | 45 | 16 | 4一φ14 | 100 | 3.4 |
20 | 150 | 105 | 75 | 55 | 16 | 4一φ14 | 105 | 5 |
25 | 160 | 115 | 85 | 65 | 16 | 4一φ14 | 120 | 5.7 |
32 | 180 | 135 | 100 | 78 | 18 | 4一φ18 | 130 | 9.1 |
40 | 200 | 145 | 110 | 85 | 18 | 4一φ18 | 135 | 11.8 |
50 | 230 | 160 | 125 | 100 | 20 | 4一φ18 | 149 | 14.4 |
65 | 290 | 180 | 145 | 120 | 22 | 8一φ18 | 160 | 23 |
80 | 310 | 195 | 160 | 135 | 22 | 8一φ18 | 169 | 30 |
100 | 350 | 230 | 190 | 160 | 24 | 8一φ23 | 194 | 44 |
125 | 400 | 270 | 220 | 180 | 28 | 8一φ25 | 222 | 65 |
150 | 480 | 300 | 250 | 218 | 30 | 8一φ25 | 255 | 99 |
200 | 600 | 360 | 310 | 278 | 34 | 12一φ25 | 305 | 190 |
250 | 730 | 425 | 370 | 332 | 36 | 12一φ30 | 355 | 323 |
300 | 850 | 485 | 430 | 390 | 40 | 16一φ30 | 410 | 450 |
