| 加工定制：否 | 品牌：台湾金口阀门 | 型号：H44X |
| 材质：铸铁 | 连接形式：法兰 | 结构形式：升降式 |
| 公称通径：DN50-DN600mm | 适用介质：水 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：水力控制 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN50-DN600 |

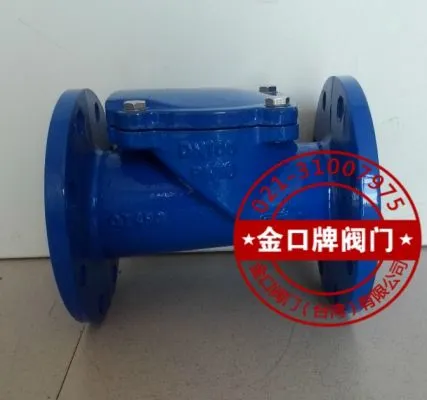

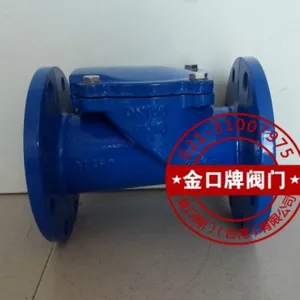

H44X橡胶瓣止回阀主要适用于给排水系统，可安装于水泵出水处，以防止倒流及水锤对泵的损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
H44X橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。
H44X橡胶瓣止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋***动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
H44X橡胶瓣止回阀产品特点：
1、具有水头损失小，不易堆积杂物，维修简便等特性。
2、该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。
3、该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。
4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。
H44X橡胶瓣止回阀主要零件材料：
零件名称 | 阀体 | 阀盖 | 阀瓣 |
材料 | 铸铁 | 铸铁 | 钢材+强化尼龙布 |
H44X橡胶瓣止回阀密封试验压力：
型号 | 公称压力PN（MPa） | 密封试验压力（MPa） |
H44X-10 | 1.0 | 1.1 |
H44X-16 | 1.6 | 1.76 |
H44X橡胶瓣止回阀壳体试验压力：
型号 | 壳体试验压力（MPa） | 工作压力（MPa） | 介质保温 |
H44X-10 | 1.5 | 1.0 | 0-80℃ |
H44X-16 | 2.4 | 1.6 |
H44X橡胶瓣止回阀主要外形尺寸：
型号 | DN | L | D | D1 | dn | n |
H44X-10 16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
65 | 216 | 185 | 145 | 17.5 | 4 | |
80 | 241 | 200 | 160 | 17.5 | 8 | |
100 | 292 | 220 | 180 | 17.5 | 8 | |
150 | 356 | 285 | 240 | 22 | 8 | |
200 | 495 | 240 | 295 | 22 | 8 | |
250 | 622 | 395 | 350 | 22 | 12 | |
300 | 698 | 445 | 400 | 22 | 12 | |
350 | 787 | 505 | 460 | 22 | 16 | |
400 | 914 | 565 | 515 | 22 | 16 | |
450 | 978 | 615 | 565 | 26 | 20 | |
500 | 978 | 670 | 620 | 26 | 20 | |
600 | 1295 | 780 | 725 | 30 | 20 |
