加工定制：否	品牌：台湾金口阀门	型号：H76H
材质：铸钢、不锈钢	连接形式：对夹	种类：DDCV双瓣式
结构形式：蝶式	公称通径：DN50-DN1200mm	适用介质：水
形态：蝶式	压力环境：常压	标准：国标
流动方向：单向	驱动方式：水力控制	工作温度：常温
类型(通道位置)：二通式	规格：DN50-DN1200

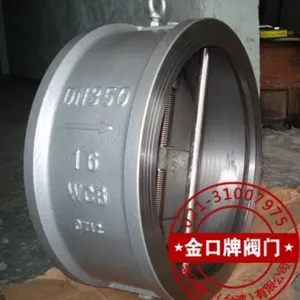

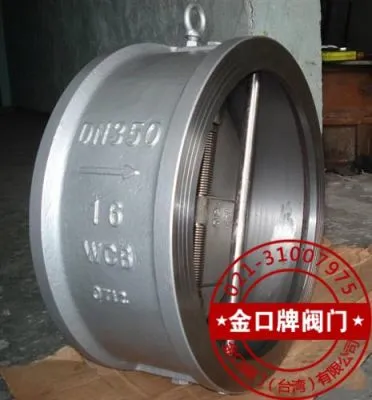

金口阀门H76H对夹蝶式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～1200mm、PNS1/2～48"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。

金口阀门H76H对夹蝶式止回阀阀座密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。用于工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。
H76H对夹蝶式止回阀蝶板为两个半圆，且采用弹簧强制复位，由于扭弹簧的作用力通常阀门是关闭的，当流体正向流动时，流体的压力使得碟片绕铰链转动，阀门打开。一旦流体流动停止，由于弹簧的作用，在倒流前阀门就已关闭。
不锈钢对夹式止回阀产品特点：
1、阀体结构长度尺寸小、刚性好。
2、使用性能***，抗干扰性好。
3、达到完全密封，水压试验泄漏量为零。
4、体积小、重量轻、结构紧凑、便于维护。
5、因速闭作用，可防止介质倒流，消除水锤作用强。
6、安装方便，可在水平、垂直两个方向的管路上安装。
7、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。
不锈钢对夹式止回阀安装尺寸参数：

H76对夹双瓣旋启式止回阀（国标）
H76 double discs wafer type swing check valve(GB standard)

公称通径 DN mm Norminal diameter	公称压力 PN MPa Norminal pressure	尺寸（mm) Dimension				重量（kg) Weight	配管法兰（供参考） Flange(as referenced)
公称通径 DN mm Norminal diameter	公称压力 PN MPa Norminal pressure	L	D	D₃	D₂	重量（kg) Weight	螺栓孔中心圆直径D₁ The diameter of the bore central circle of bolt	螺栓数量 Quantity of the bolt	螺栓直径d Diameter of the bolt	螺栓长度L₁ Length of the bolt
PN1.0MPa	50	60	108	56	51	2	125	4	M16	150
	65	67	128	73	65	3	145	4	M16	155
	80	73	142	88	80	4	160	8	M16	160
	100	73	162	108	102	6	180	8	M16	165
	125	86	192	132	127	8	210	8	M16	180
	150	98	218	160	152	13	240	8	M20	205
	200	127	273	210	203	25	295	8	M20	235
	250	146	328	266	254	39	350	12	M20	255
	300	181	378	310	305	64	400	12	M20	290
	350	184	438	355	350	85	460	16	M20	295
	400	191	489	405	400	114	515	16	M24	310
	450	203	539	455	450	138	565	20	M24	325
	500	219	594	505	500	161	620	20	M24	345
	600	222	696	605	600	250	725	20	M27	355
	700	305	811	700	695	370	840	24	M27	440
	800	305	918	800	796	540	950	24	M30	450
	900	368	1018	903	898	650	1050	28	M30	520
	1000	432	1124	1055	1050	900	1160	28	M33	590
	1200	524	1340	1205	1200	1420	1380	32	M36	695
