| 加工定制：否 | 品牌：台湾金口阀门 | 型号：H14W |
| 材质：不锈钢 | 连接形式：内螺纹 | 结构形式：旋启式 |
| 公称通径：DN15-DN50mm | 适用介质：水 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：水力控制 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN15-DN50 |
公称压力：1.6MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP DIN259/2999

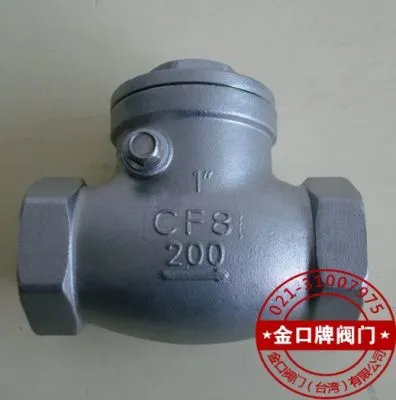

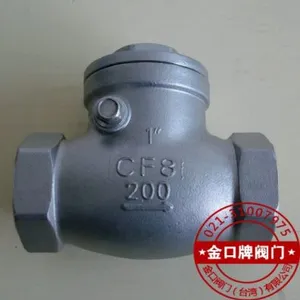

丝扣旋启式止回阀H14W主要零件材料：
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 摇杆插销 | 不锈钢316/304 |
4 | 阀瓣 | 不锈钢CF8M/CF8 |
5 | 螺塞 | 不锈钢316/304 |
6 | 螺塞垫片 | 聚四氟乙烯PTFE |
丝扣旋启式止回阀H14W主要连接尺寸及重量：
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ |
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 |
