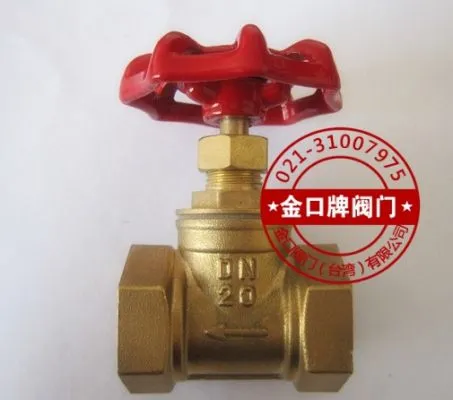

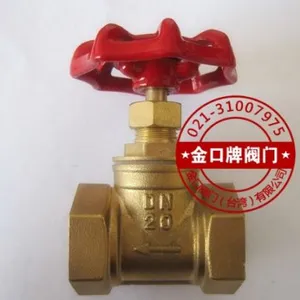

| 品牌：台湾KingGate金口 | 型号：J11W | 连接形式：法兰 |
| 材质：铜 | 公称通径：DN15-DN50mm | 适用介质：水 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 外形：大型 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 类型(通道位置)：二通式 | 规格：DN15-DN50 |
1、公称压力：1.6MPa
2、工作介质：水、油
3、工作温度：-20℃≤t≤120℃
4、管螺纹符合***228标准
DN | SIZE | L | H | D | S | ∅B |
8 | 1/4 | 42 | 55 | 50 | 19 | 10 |
10 | 3/8 | 43 | 55 | 50 | 21 | 10 |
15 | 1/2 | 47 | 62 | 53 | 26 | 12.4 |
20 | 3/4 | 56 | 69 | 53 | 31 | 16.5 |
25 | 1 | 64 | 80 | 65 | 38 | 17.5 |
32 | 11/4 | 79 | 96 | 78 | 48 | 27 |
40 | 11/2 | 83.5 | 104 | 90 | 54 | 35 |
50 | 2 | 104 | 118 | 108 | 66.5 | 45 |
65 | 21/2 | 121 | 145 | 126 | 83 | 53 |
