品牌：台湾KingGate金口	型号：J41W/H-10K	连接形式：法兰
材质：铸钢、不锈钢	公称通径：DN15-DN300mm	适用介质：蒸汽
压力环境：常压	工作温度：常温	标准：日标
外形：大型	流动方向：双向	驱动方式：手动
零部件及配件：阀体	类型(通道位置)：二通式	规格：DN15-DN300

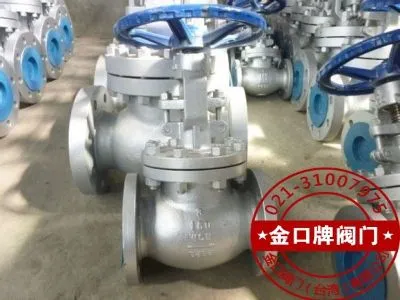

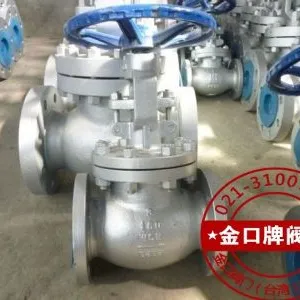

金口阀门J41H日标法兰截止阀阀体、阀盖的设计经过严格的计算具有良好的强度、刚度和流通能力。阀盖上设计了上密封座，在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况，密封可靠，性能优良。中大口径设置滚动轴承，启闭轻松。

J41H日标法兰截止阀阀体材质有：铸钢、不锈钢（304、316、316L、双相不锈钢等），适用于公称压力10K-20K，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

金口阀门日标法兰截止阀产品特点：
1、结构设计紧凑合理，造型美观。
2、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
3、产品设计制造符合国内外的***标准要求，密封可靠，性能优良。
4、采用国内外多种配管法兰密封面型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全、填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况。

金口阀门日标法兰截止阀试验压力：

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力	10K	2.4	1.5	1.5	0.5-0.7
公称压力	20K	5.8	4.0	4.0	0.5-0.7

金口阀门日标法兰截止阀主要零件材料：

名称	材料
阀体、阀盖、阀瓣	A216 WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
阀杆	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
阀杆螺母	ZcuAl10Fe3 Bronze
手轮	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A1 94-7 A194-8

金口阀门日标法兰截止阀主要连接尺寸(10K)：

型号	规格（mm）		尺寸（mm）
型号	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
10K	1/2″	15	108	95	70	52	12	4-Φ15	200	100
	3/4″	20	117	100	75	58	14	4-Φ15	205	120
	1″	25	127	125	90	70	14	4-Φ19	230	140
	1¹/4″	32	140	135	100	80	16	4-Φ19	240	140
	1¹/2″	40	165	140	105	85	16	4-Φ19	270	160
	2″	50	203	155	120	100	16	4-Φ19	300	200
	2¹/2″	65	216	175	140	120	18	4-Φ19	340	220
	3″	80	241	185	150	130	18	8-Φ19	360	240
	4″	100	292	210	175	155	18	8-Φ19	420	280
	5″	125	356	250	210	185	20	8-Φ23	460	350
	6″	150	406	280	240	215	22	8-Φ23	500	400
	8″	200	495	330	290	265	22	12-Φ23	590	450
	10″	250	622	400	355	325	24	12-Φ25	710	500
	12″	300	698	445	400	370	24	16-Φ25	810	550
	14″	350	787	490	445	415	26	16-Φ25	880	600
	16″	400	914	560	510	475	28	16-Φ27	940	650

金口阀门日标法兰截止阀主要连接尺寸(20K)：

型号	规格（mm）		尺寸（mm）
型号	inch	DN	L	D	D1	D2	b	z- Φ d	H	D0
20K	1/2″	15	152	95	70	52	14	4- Φ 15	220	120
	3/4″	20	178	100	75	58	16	4- Φ 15	230	120
	1″	25	203	125	90	70	16	4- Φ 19	260	140
	1¹/4″	32	216	135	100	80	18	4- Φ 19	280	140
	1¹/2″	40	229	140	105	85	18	4- Φ 19	300	200
	2″	50	267	155	120	100	22	8- Φ 19	330	240
	2¹/2″	65	292	175	140	120	24	8- Φ 19	360	240
	3″	80	318	200	160	135	26	8- Φ 23	400	280
	4″	100	356	225	185	160	28	8- Φ 23	450	320
	5″	125	400	270	225	195	30	8- Φ 25	500	400
	6″	150	444	305	260	230	32	12- Φ 25	540	450
